Cardinal 201

Aflestrarhaus sem er mjög hentugur í stýringar.

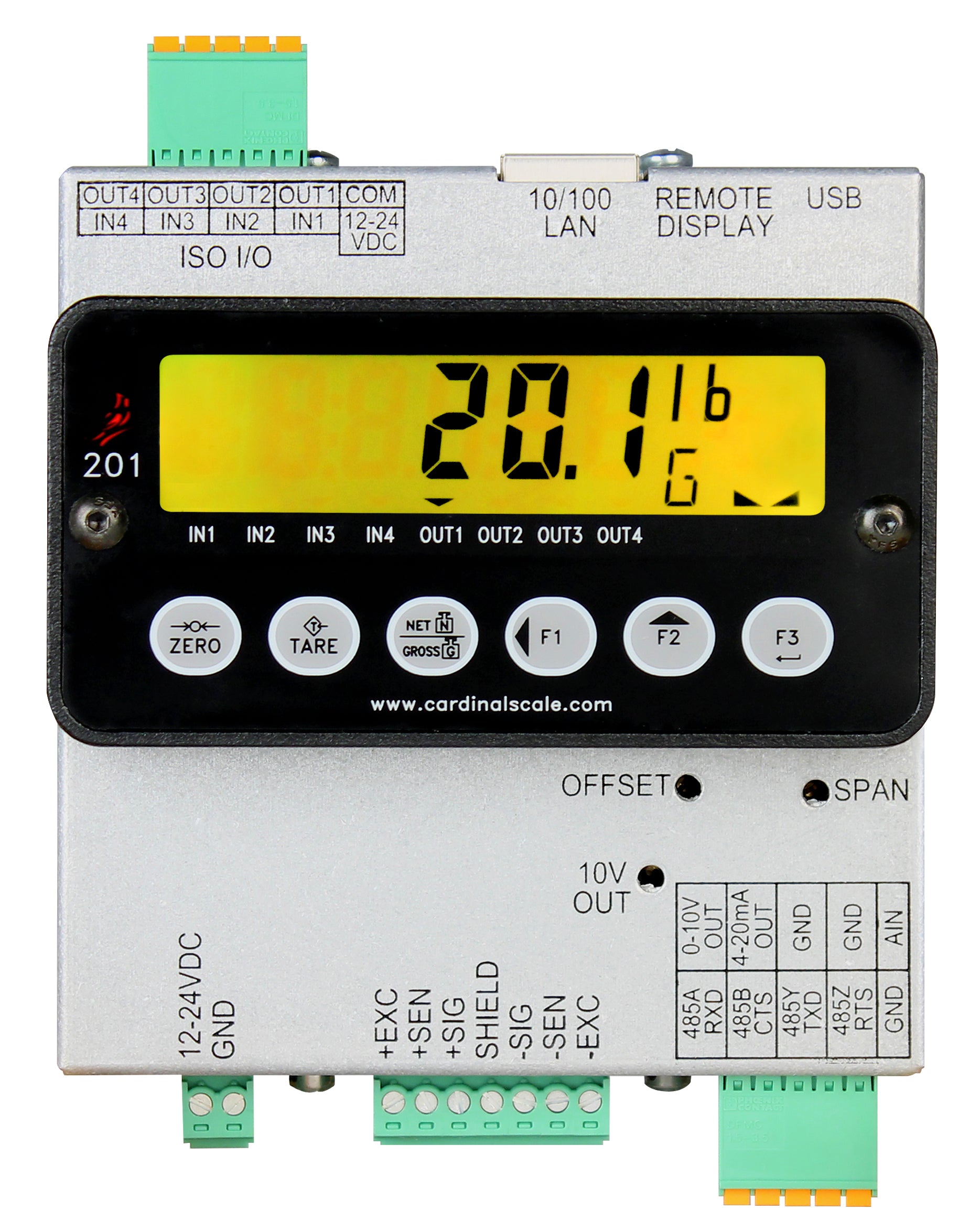

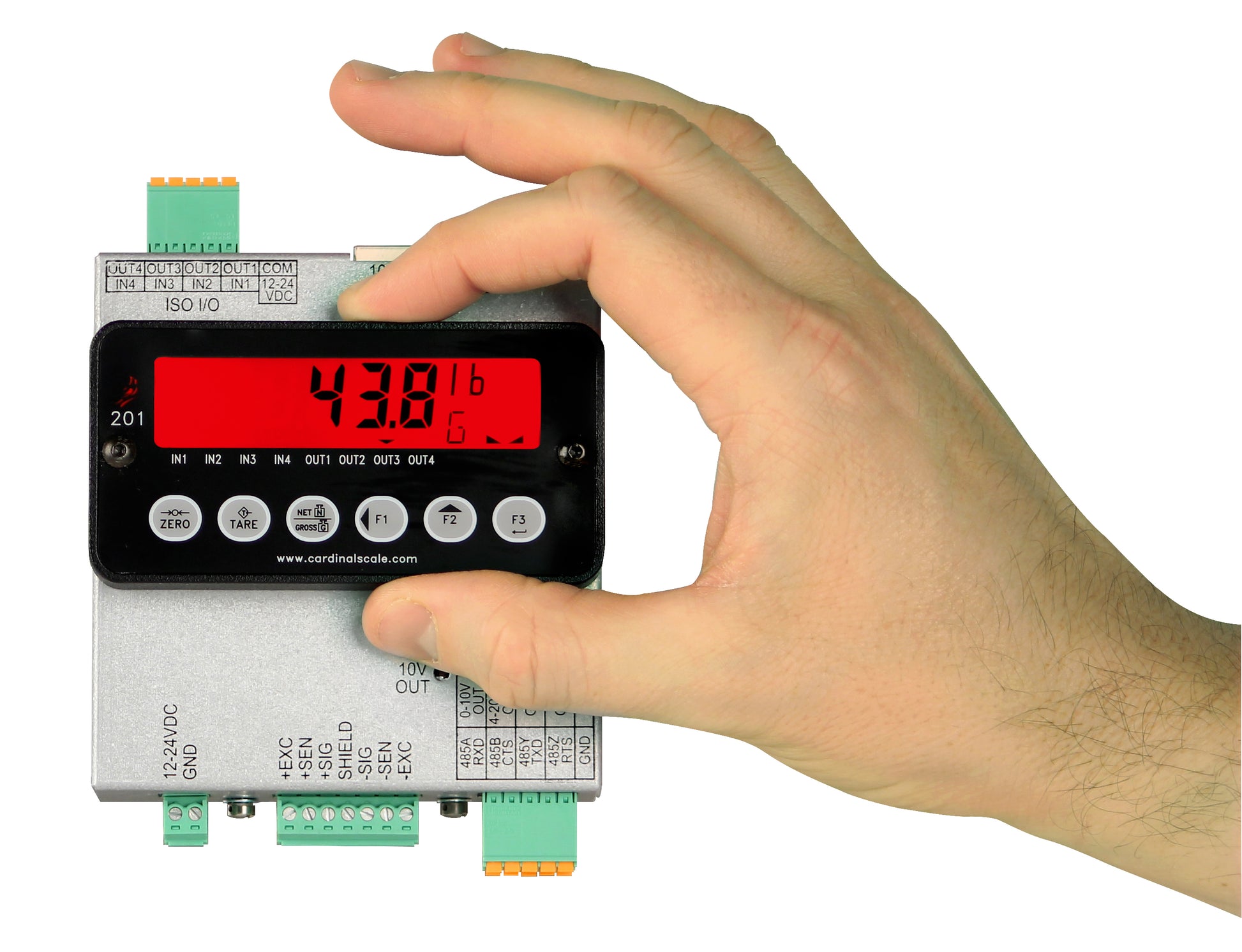

201 þyngdarsendirinn er hraðvirkt og nákvæmt tæki fyrir bæði statískar og hreyfanlegar vogaraðgerðir í ferlistýringu. Hann styður allt að átta 350-ohm vogarsellur og inniheldur 35 mm DIN-festingarbúnað. 201 sendirinn er með 0,5 tommu hár sex stafa transflective LCD skjá, sem býður upp á allt að sjö mismunandi litaeiginleika og er greinilega sýnilegur við hvaða lýsingaraðstæður sem er, allt frá skæru sólarljósi til algjörrar myrkurs.

Fjölbreyttir festingarmöguleikar og ColorZONE virkni gera hann fullkominn til að fá fljóta og auðveldlega sjónræna staðfestingu á þyngdarstöðu.

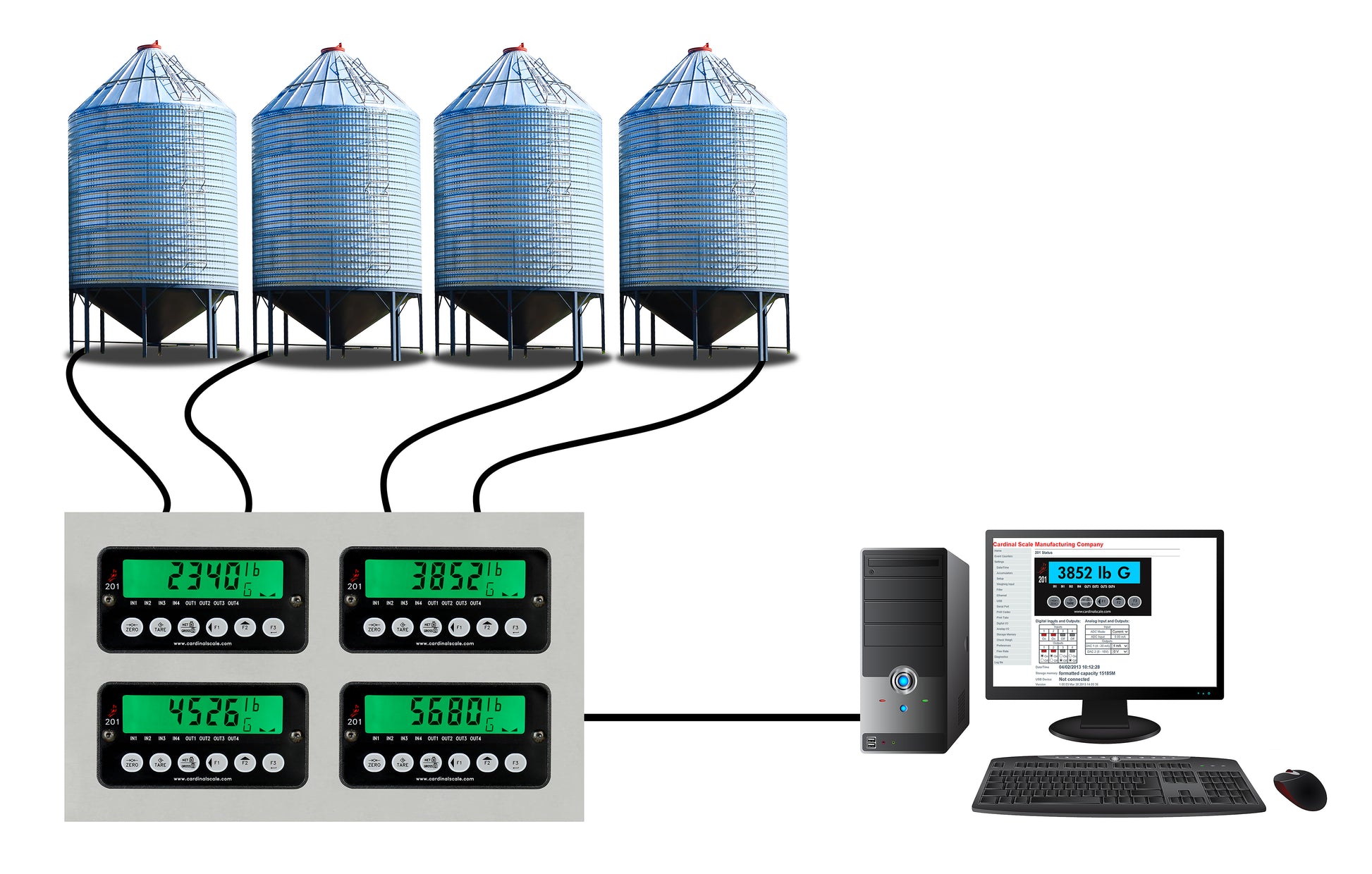

Með sýnatökutíðni upp að 200 sýnum á sekúndu styður 201 ýmsar samskiptareglur, þar á meðal RS232/RS485 raðtengingar, mini USB-B, hliðræn úttök (0-10V eða 4-20mA), Ethernet TCP/IP, EIP og Modbus TCP, sem auðvelda samþættingu við tölvur, PLC-stýrikerfi og önnur snjalltæki. Hann er vottaður af NTEP, Measurement Canada, CE og UL

Power Requirements: 12-24 VDC @ 6w
Listed Accessory: The weight transmitter is intended to be used with Listed Information Technology Equipment
Enclosure Rating: IP-20 DIN Rail 35mm, mounted in customers enclosure with optional remote display mounting
Operating Temperature: 14 to 104 ºF (-10 to +40 ºC)
Display Capacity: Six digit, 7-segment, 0.5 inch high with separate annunciators, Over, Under and Accept backlight indicators
Display Technology: Transflective LCD with RGB LED backlight
Load Cell Excitation: 11.72 VDC
Signal Input Range: 0.5 mV min. to 35 mV max.

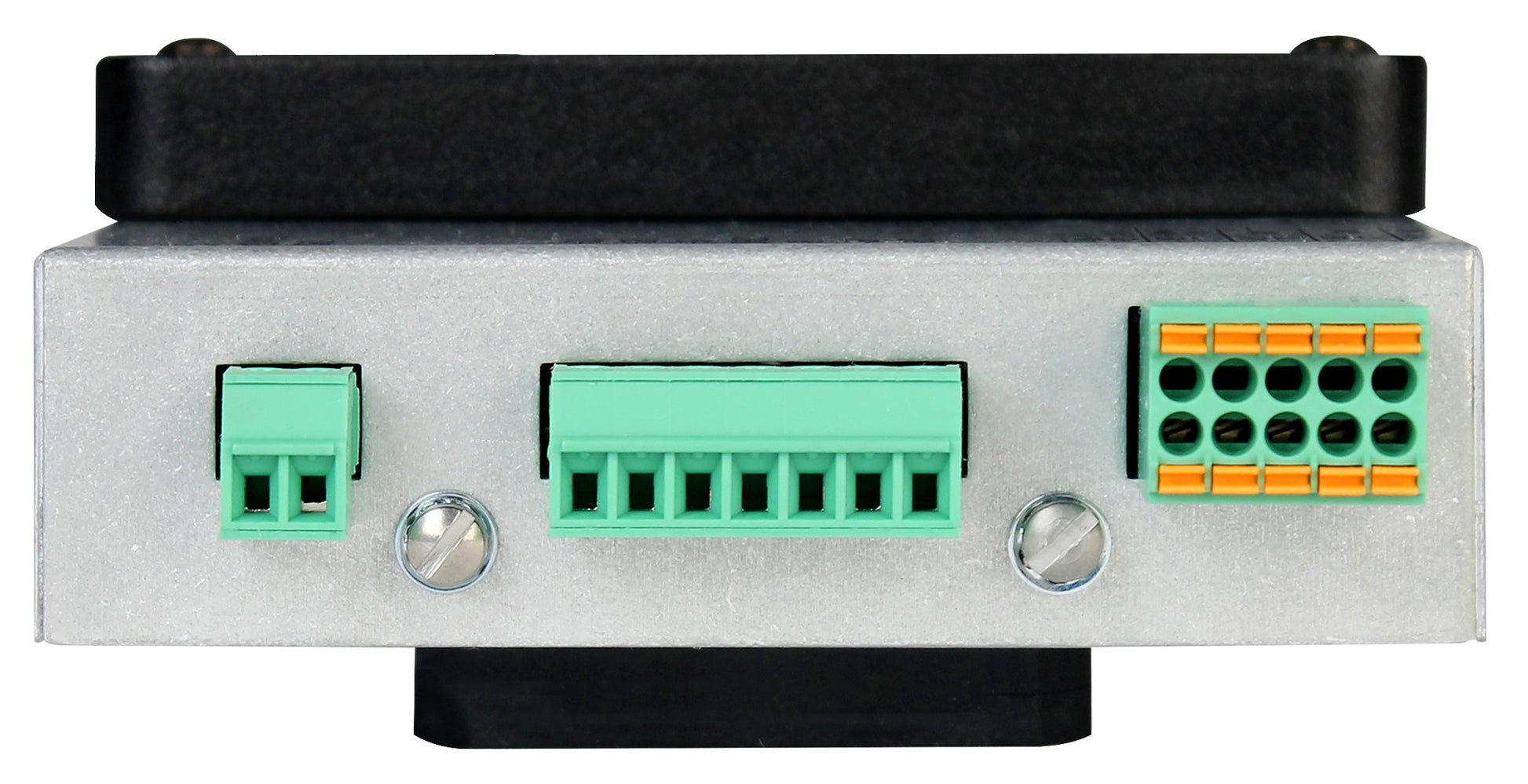

Load Cell Connection: 4 or 6 wire (remote excitation sensing)
Minimum Cell Resistance: 43.75 ohms (8 – 350 ohm cells)
Division Value Commercial: 1, 2, 5, 10, 20 or 50 x 10, 1, 0.1, 0.01, 0.001
Division Value Non-Commercial: 0 to 99
Sensitivity: 0.5 uV / scale division
Resolution: 10,000 divisions
Sample Rate: 1 to 200 samples per second, selectable
Zero Range: +/-2% to 100% full scale, selectable
Units of Measure: Pounds, Ounces, Kilograms, Grams
Keys: Pounds, Ounces, Kilograms, Grams
Serial Interface: Bi-directional software selectable RS232 (30ft/10m up to 19.2k baud) OR RS485 (3,300ft/1000m) 24 AWG shielded and twisted cable
USB: 5-pin mini USB device
Ethernet: 10/100 Ethernet (DHCP, TCP/IP, Embedded Web Page, Modbus TCP, Ethernet IP)
Inputs: 4 Isolated inputs, 12-24 VDC current sink
Outputs: 4 Isolated outputs, 12-24 VDC current sink
Analog Input: Software selectable Non-isolated 0-10 VDC or 4-20mA DC
Analog Output: (1) Non-isolated 0-10 VDC output (12 bit, 2k ohm min.) - (1) Non-isolated 4-20mA DC output (12 bit, 450 ohm max.)
Approvals: Class III NTEP and Class III Measurement Canada
